所謂卷膜通風,就是將覆蓋通風口的塑料薄膜纏卷在卷膜軸上,通過卷膜軸的正反轉轉動卷起或展開通風口塑料薄膜,從而打開或關閉通風口的一種通風形式。這種通風形式,在日光溫室中不僅可用于屋脊通風口,而且也可用于溫室前屋面通風口,甚至在后屋面為活動保溫屋面或后墻為活動保溫后墻時也可用于相應通風口的啟閉。
一.一種行程開關控制的自動控制卷膜系統
對于自動控制的卷膜開窗系統,為防止卷膜軸過卷(超過通風口邊沿位置),應在通風口的上下沿分別設置限位開關。當卷膜軸運行中碰到限位開關后,自動切斷電源,從而停止卷膜軸轉動。
一組限位器應包括上位限位器(控制卷膜通風口開啟的最大位置)和下位限位器(控制卷膜通風口關閉的最大位置)兩個限位器。限位器應用橋架架空設置在安裝卷膜器一側的溫室山墻上,橋架的安裝高度應保證卷膜軸的運行高度與限位器限位桿的位置相適應。橋架可以是鋼管或不同形式的型材,可以是直桿,也可以是與通風口弧面相適應的拱桿
二.屋脊卷膜通風驅動方式
所謂卷膜通風,就是將覆蓋通風口的塑料薄膜纏卷在卷膜軸上,通過卷膜軸的正反轉轉動卷起或展開通風口塑料薄膜,從而打開或關閉通風口的一種通風形式。這種通風形式,在日光溫室中不僅可用于屋脊通風口,而且也可用于溫室前屋面通風口,甚至在后屋面為活動保溫屋面或后墻為活動保溫后墻時也可用于相應通風口的啟閉。卷膜通風由于沿溫室長度方向通風口的開口大小相同,所以溫室各部位的通風量一致,由此形成溫室室內溫濕度和氣體濃度分布更均勻,是一種高效的日光溫室通風方式。
根據驅動卷膜軸轉動的動力不同,卷膜通風可分為手動卷膜和電動卷膜。
手動卷膜是通過人力手工操作驅動卷膜軸轉動的一種卷膜方式,根據動力輸入的形式不同,手動卷膜又分為手柄卷膜和鏈輪卷膜,其中手柄卷膜又有直驅短手柄和萬向節長手柄之分。直驅短手柄是將“之”字形手柄直接焊接或栓接在卷膜軸的端部,形成卷膜軸的“搖把”,手動轉動搖把,即可驅動卷膜軸轉動。這種搖把式卷膜系統動力輸入和輸出比為1:1,既不省力,也不省工,而且操作還需要操作人員登爬到溫室屋脊或者在地面架設高梯或平臺,操作管理極不方便。為克服短柄直驅的缺點,后來的改進一是將短柄改為了長柄,操作人員可以站立在地面上進行操作;二是將直驅改為了間接驅動,包括用萬向節連接手柄和卷膜軸以及用減速箱增強輸出動力等。

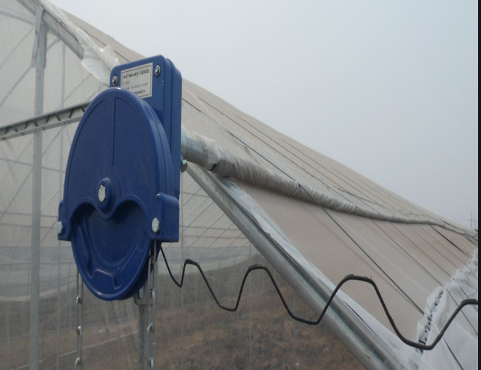

鏈輪卷膜就是在卷膜軸的端部安裝一個鏈輪,用導鏈驅動鏈輪轉動,操作人員只要向下拉動導鏈即可帶動鏈輪轉動,進而帶動卷膜軸轉動從而實現通風口的啟閉。由于導鏈?zhǔn)侨嵝缘模议L度可根據操作需要確定,所以操作人員不必登爬到溫室屋脊操作,直接站立在地面上就可以作業,極大地方便了作業管理。此外,選擇不同直徑的鏈輪可獲得不同比例的動力輸入輸出比,從而也可減小操作動力輸入,大大節省了操作人員的作業強度。
電動卷膜通風是在卷膜軸的端部安裝減速電機,由減速電機帶動卷膜軸轉動從而實現通風口啟閉的一種通風方式,其中減速電機有直流電機和交流電機之分。根據減速電機的控制方式不同,電動卷膜可分為人工手動控制和完全自動控制兩種控制形式,其中人工手動控制又分為人工操作電源開關的控制方式和人工操控遙控器控制電源通斷兩種方式。自動控制系統一般根據室內溫度或室內外溫差進行控制,控制通風口開啟的大小可人工編程,控制卷膜電機停止的方法有限位控制器機械控制法和卷膜軸轉數的行程控制法等。從節省人力、提高控制精度以及提高日光溫室現代化水平的發展方向看,電動卷膜應該是未來的發展方向。
三.卷膜器擺臂桿結構及其固定方式
為了控制卷膜軸的運行軌跡,除手柄式手動卷膜系統外,卷膜系統一般在卷膜器上安裝一根擺臂桿,用于控制卷膜軸的運行軌跡。
從擺臂桿末端的固定形式看,有完全不固定的自由臂和末端固定的固定臂之分。自由式擺臂桿只適用于手動卷膜系統,實際上手柄式卷膜系統的手柄也可以視為是一種變形的自由臂。自由式擺臂桿雖然從形式上看末端沒有固定,但在實際操控中操作人員要掌控?cái)[臂桿,實際上形成了一種可移動的固定點。
固定臂從其末端的固定位置看有墻面固定臂和地面固定臂之分。當墻面結構有足夠承載能力時應首選墻面固定的方式,一是因?yàn)閴γ婀潭蓽p小擺臂桿的長度,減少構件用材和成本;二是因?yàn)閿[臂桿固定在墻面上不會影響地面道路,可防止由于地面運輸或作業碰撞擺臂桿而可能造成的擺臂桿的損傷甚至破壞。
對于端部固定的擺臂桿卷膜系統,如果擺臂桿的長度不能改變,則卷膜軸只能圍繞以擺臂桿端部固定點為圓心、擺臂桿長度為半徑的圓弧軌道運行。但由于大部分日光溫室屋面開窗部位的弧形并非嚴格的圓弧曲面,或者雖可近似為圓弧曲面但相應的圓弧半徑較長,所以,在具體實踐中雖也有采用固定點圓弧軌跡的擺臂控制系統,但大部分?jǐn)[臂還是做成伸縮套管形式,即一根鋼管插入另一根鋼管中,兩管之間留有足有的空隙可使兩管在不脫離的條件下自由地相互進行直線運動,從運行外觀看,是內插管在外套管內往復運動,形成內插管在外套管內的伸出或縮進,這就是伸縮桿名稱的由來;從運行結果看即形成了一根可變長度的臂桿,從而可適應非圓弧曲面的卷膜軸運行軌道,且臂桿的長度也不至過長。實踐中解決臂桿伸縮的另一種做法是將外套管變形為外套環,使擺臂桿在套環內往復運動從而實現擺臂桿長度變化的要求。
這種做法可進一步簡化伸縮桿結構,節約臂桿用材。固定式擺臂桿在墻面或地面上雖有固定點,但由于臂桿在卷膜軸運行過程中必須隨卷膜軸的運動而轉動,所以擺臂桿在固定端必須安裝可轉動的轉軸。實踐中轉軸的形式有兩種,一種是套管轉軸,另一種是銷釘轉軸。套管轉軸是活動套管外套在固定轉軸的一種轉軸形式。固定轉軸為一根直徑一般在20 mm以上的圓管,卷膜系統安裝時將其垂直山墻面部分插入墻體(插入深度200 mm以上),部分外露墻面。活動套管是一根外徑和擺臂桿相當、內徑比固定轉軸外徑稍大(至少大2 mm)、長度與固定轉軸外露山墻長度相當?shù)亩啼摴堋L坠艽怪焙附釉跀[臂桿端部并外套在固定轉軸在山墻面的伸出端,即形成擺臂桿的轉軸。銷釘轉軸是用一根鋼筋或鋼釘(稱為“銷釘”)替代套管轉軸的固定轉軸,進一步簡化了套管轉軸而且也更方便施工安裝。施工中只要將銷釘釘入山墻擺臂桿固定點位置并保留外露長度約2倍于擺臂桿直徑,即完成對銷釘?shù)氖┕ぐ惭b。在擺臂桿的臂桿上靠近固定點端部的位置垂直臂桿長度方向開設通孔,將銷釘插入該通孔中并在擺臂桿外側銷釘上安裝釘絲(阻止擺臂桿脫位)即完成對轉軸的安裝。
